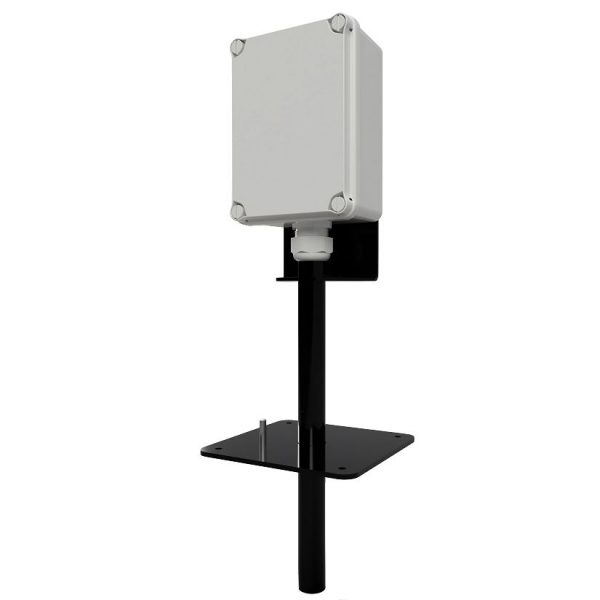

Кровельный выход КВК-380

Кровельный выход КВК-380 предназначен для ввода/вывода через кровлю кабелей и подключения:

• систем обогрева и антиобледенения;
• питания рекламных конструкций;
• систем видеонаблюдения;
• прочих систем, расположенных на кровле.

КВК-380 предназначен для незащищенной установки (устойчив к ультрафиолетовому излучению и атмосферным осадкам, широкий температурный диапазон, высокая механическая прочность)

Описание:

• степень защиты IP 66 / IP 67 / IP 69 *
• размер коробки 130х130х77 мм
• диаметр трубы 20 мм; общая высота 460 мм; размер монтажной площадки 150 х 150 мм; длина трубы под монтажной площадкой 125 мм
• 5 полюсная клемма с двумя зажимами на полюс, предназначенная для подключения одножильных и многожильных медных проводников сечением от 1,5 до 6 мм2 (подключение на полюс: 6х1,5 мм2, 4х2,5 мм2, 4х4 мм2, 4х6 мм2 или 2х10 мм2)
• защелки крышки с возможностью опломбировки без дополнительных аксессуаров
• количество вводов/выводов: ввод/вывод из под чердачного пространства 1шт, ввод/вывод на кровлю 4 шт (преднамеченные выбиваемые отверстия)
• в комплекте кабельный ввод (для кабелей диаметром 6,5-13,5 мм) — 1 шт.

* Материалы для герметизации места соприкосновения монтажной площадки с кровлей в комплект не входят (для герметизации можно использовать, например, кровельные герметики)

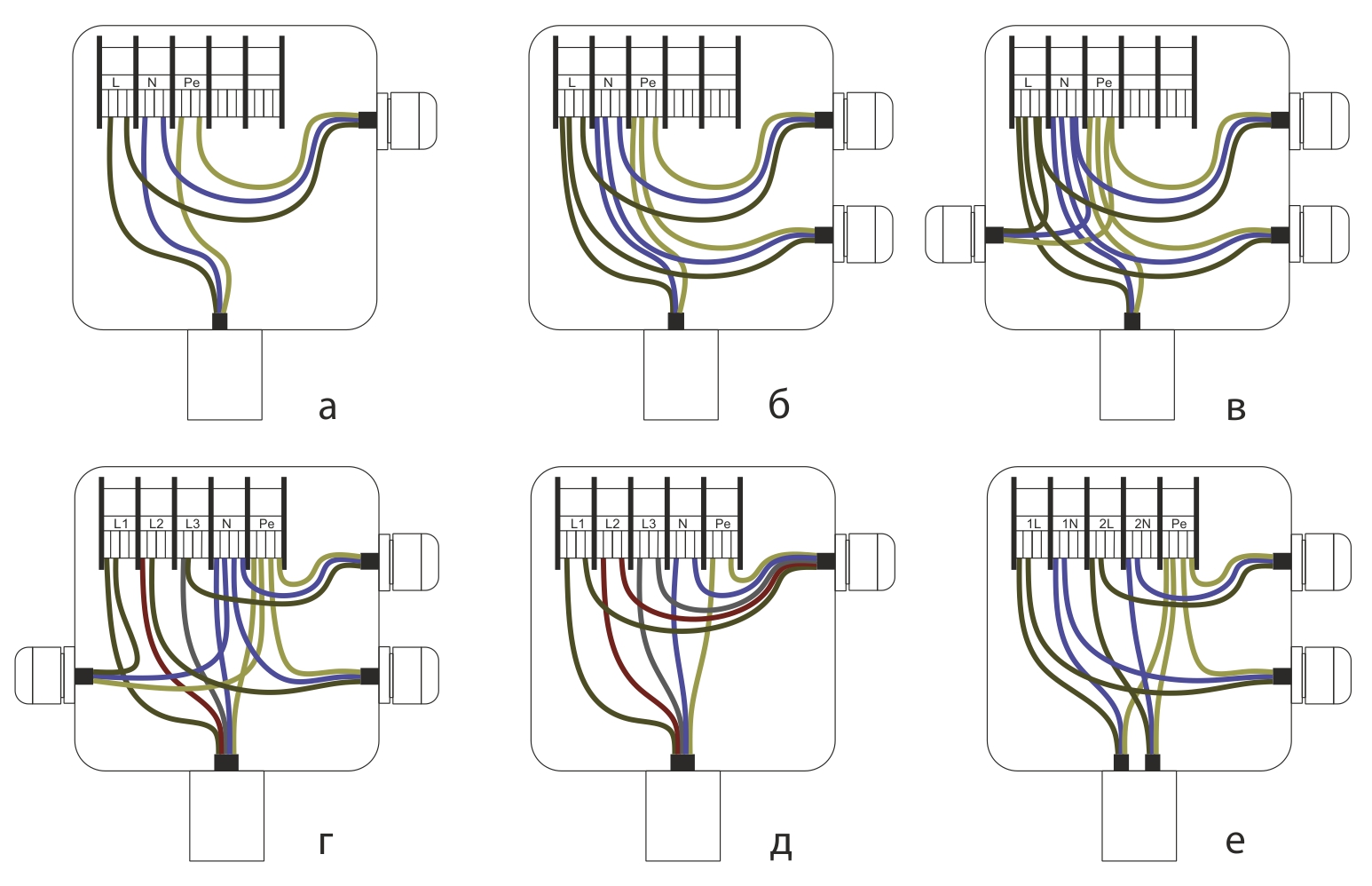

Некоторые варианты подключений:
